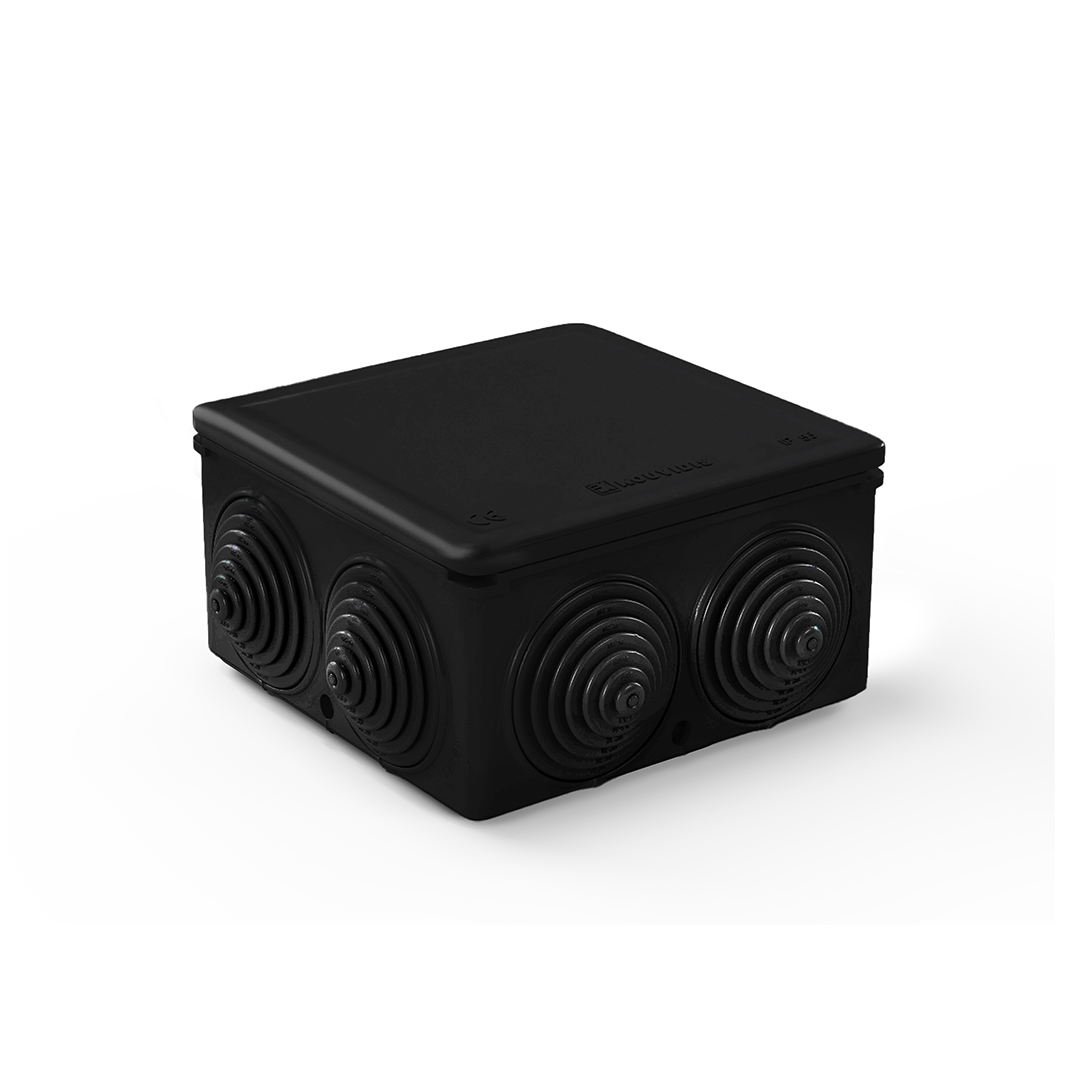

DUROSOL PLUS ISR DUROSOL PLUS Водоустойчива разпределителна кутия с втулки
Разпределителната кутия DUROSOL PLUS с втулки е част от трислойната система тръби DUROSOL PLUS – DUROFLEX PLUS. Произвежда се от специално стабилизиран термопластичен PO Blend в черен цвят RAL 9004 и има засилена устойчивост на УВ лъчение.
Заедно с трислойните тръби DUROSOL PLUS и DUROFLEX PLUS, свързващите фитинги (муфа, скоба и адаптор), всички в черен цвят RAL 9004, съставляват специална система тръби, която може да покрие разнообразни нужди при електрическата инсталация.
ОБЛАСТ НА ПРИЛОЖЕНИЕ
Идеална за открити електрически инсталации.
- СТАНДАРТИ ЗА ПРИЛОЖЕНИЯ:EN 60670-22
- ИНСТРУКЦИИ ЗА СЪОТВЕТСТВИЕ:2014/35/EE (LVD), 2011/65/EE (RoHS)
- ЦВЯТ:RAL 9004 Черен
- КЛАС НА ХЕРМЕТИЧНОСТ:мин. IP 55
Продуктът съответства на всички изисквания от съответните европейски директиви.- Мин. – макс. температура на постоянно приложение
- Защита от проникване на твърди предмети и вода (EN 60529)
- Продукт с допълнителна UV стабилност
- Продукт, който не способства за разпространяване на пламък
- Продуктът е произведен от суровини, които не съдържат халогени – не съдържа флуор, йод, бром, хлор и т.н.
- Продуктът не е привлекателна храна за гризачи
- Антистатична технология
- Против надраскване технология
- СВОЙСТВА
- ХАРАКТЕРИСТИКИ
- ОПАКОВКА
- ИЗТЕГЛЯНИЯ
1Отворите са запушени със специални втулки за лесно въвеждане на кабели. Посочените върху тях размери служат като ориентир за правилно пробиване според дебелината на влизащия кабел
2Водоустойчива благодарение на еластичния и директно монтиран капак, с клас на защита IP 55
3В основата на кутията има четири входа (отварящи се участъци) с размери между Ø20 и Ø32, през които могат да преминават тръби или проводници. Отварянето им става с помощта на допълнителен инструмент
4От всяка страна има специални водачи за хоризонтално и вертикално подравняване на кутията с останалата част от инсталацията
5От всяка страна на кутията е предвиден отвор за конденз, ако е необходим при електрическата инсталация
6Огнеустойчиви суровини с термична устойчивост 650°C (тест за възпламеняване – IEC 60695-2)
7Вътре в кутията има специални отвори за хоризонтално или диагонално позициониране на допълнителни монтажни елементи (напр. стартери)
8На гърба на капака има полезно указание относно броя на кабелите и сеченията при дадена инсталация
9Допустимото работно напрежение вътре в кутията може да достига до 800V, което позволява използване в трифазни инсталации с нормално напрежение 400VAC (±10% или ±15%) и постояннотокови вериги за фотоволтаични или други приложения
10Без отделяне на токсични или корозивни газове при пожар
11Вградена антистатична технология за защита срещу статично електричество (защитена с патент: 1009810)
12Отлична устойчивост на УВ лъчение
13Защита от надраскване при прокарване на кабели (защитена с патент: 1010513)
14Не привлича гризачи (европейски патент EP2698792)
| ХАРАКТЕРИСТИКИ | |
| Свойства | PO blend |
| Температурен диапазон | от -25°C до +60°C |
| Електрически характеристики | С електроизолационни свойства |
| Устойчивост на разпространение на пламъци | Не разпространява пламъци |
| Брой входове | 7 |
| Уплътнения | Втулки за включване |
| Клас на защита | ΙΡ55 |
| Брой отварящи се участъци в основата | 4 |
| Подравняване на тръбите | Да |
| Отвор за конденз | Да |
| Огнеустойчивост | 650oC |
| Напрежение | 800V |
| УВ устойчивост | Да |
| Без халогени | Без токсични или корозивни газове при пожар |
| Антистатична технология | Защита срещу статично електричество |
| Технология против надраскване | Защита от надраскване при прокарване на кабели |

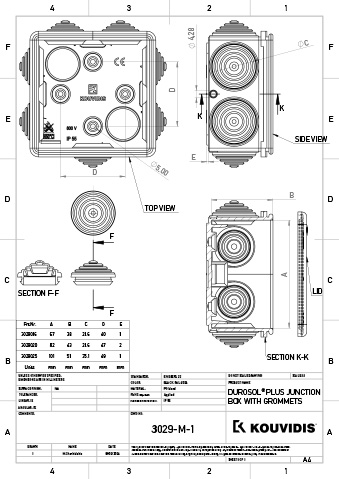

| Тип | Номер на част |  |
 |
 |
 |
 |
| Ø16/20 | 3029016 | 67 | 67 | 38 | 10 | 240 |
| Ø20/16 | 3029020 | 82 | 82 | 43 | 10 | 160 |
| Ø25/32 | 3029025 | 101 | 101 | 51 | 5 | 40 |
